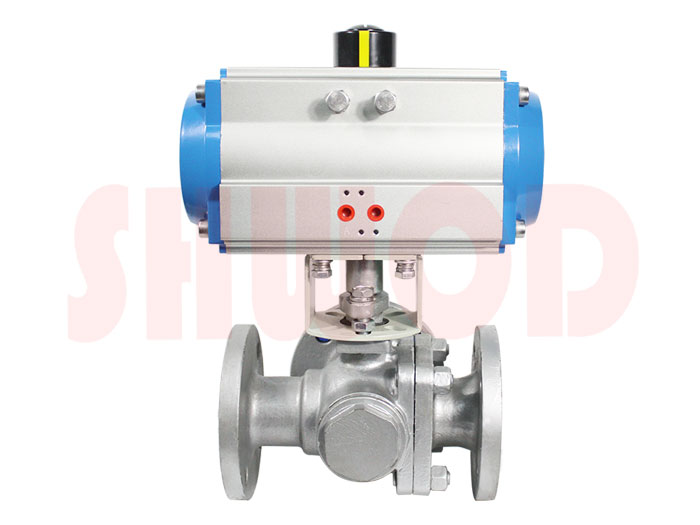

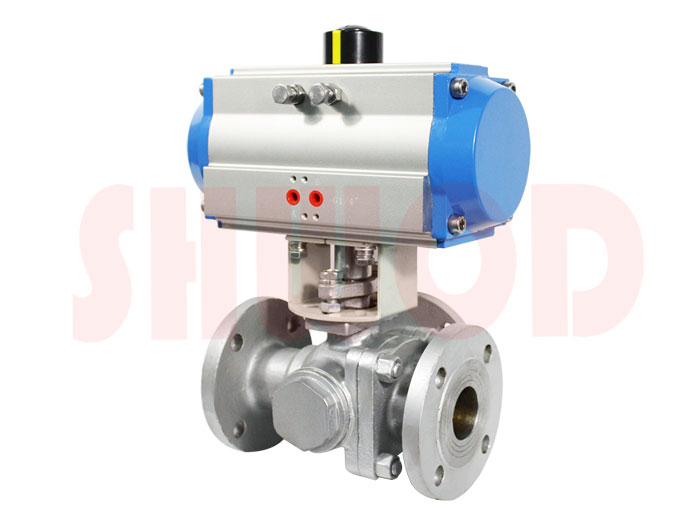

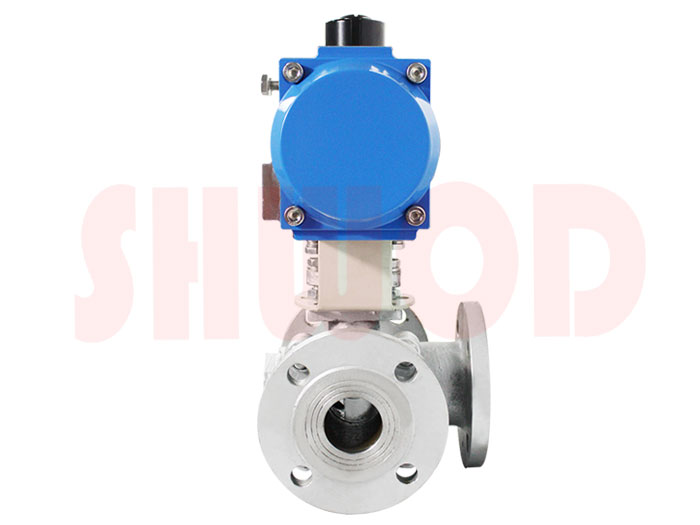

氣動三通球閥
來源：上海沃電閥門科技有限公司?? 作者：電動蝶閥球閥執行器廠家?? 點擊量：1275
品牌：上海沃電
驅動能源: 氣動執行器
型號: Q系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
驅動能源: 氣動執行器
型號: Q系列
標準: 國標
壓力環境: 常壓
加工定制: 是
產品用途: 石油、化工、電力、能源、船舶、冶金、建材、造紙、鍋爐設備
聯系客服 13917586261
【產品概述】
氣動三通球閥是用于管道中介質換向、合流及分流的作用，主要由T型或L型三通球閥與氣動執行器連接組成，按連接方式不同可分為法蘭及內螺紋。氣動三通球閥是對兩條相互垂直的通道進行介質流向的切換或截斷，起到分配作用，而T型球閥不僅可對介質流向進行切換，還可以使三個通道互相連通或關閉其中任意一條通道，起到分流、合流作用?？筛鶕?jù)工況需要，在氣動三通球閥執行器上加裝閥門定位器及其它相關配件，即可控制氣動球閥球芯的運轉，達到對管路中介質的自動化控制。
1、可選用不同連接形式，分為氣動法蘭三通球閥和氣動螺紋三通球閥，滿足不同使用工況。
2、密封效果極佳，采用軟密封四氟乙烯彈性變形可達到無泄漏密封。
3、一閥多用：可制成L型通口，也可制成T型通口，達到分配、合流、分流等功能。
4、氣動三通球閥安裝方便，可用任一通口作為介質的流通入口，并且無泄漏。
5、廣泛適用于環保、油品、冶金、蒸汽、能源、造紙、食品等管路系統中對介質進行流向改變或達到對介質分流或混合。

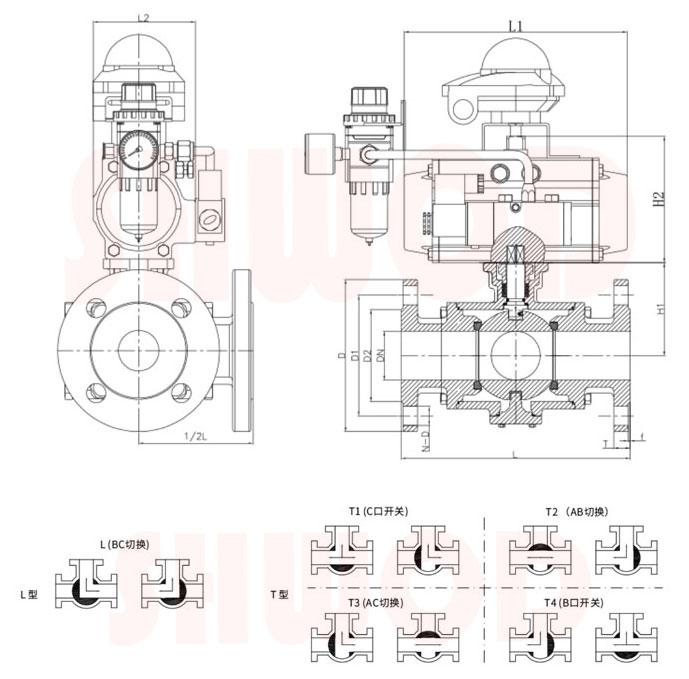

【外形尺寸】
【外形尺寸】
| 公稱通徑（DN） | 外形尺寸 | 連接尺寸 | ||||||||||
| L | L1 | L2 | H1 | H2 | D | D1 | D2 | T | f | N-D | ||
| 15 | 155 | 172/185 | 85/95 | 65 | 90/100 | 95 | 65 | 45 | 16 | 2 | 4-14 | |
| 20 | 165 | 185/215 | 95/105 | 165 | 100/110 | 105 | 75 | 58 | 18 | 2 | 4-14 | |
| 25 | 181 | 185/215 | 95/105 | 68 | 100/110 | 115 | 85 | 68 | 18 | 2 | 4-14 | |
| 32 | 190 | 215/265 | 105/110 | 79 | 110/120 | 140 | 100 | 78 | 18 | 2 | 4-18 | |
| 40 | 212 | 265/270 | 110/125 | 85 | 120/142 | 150 | 110 | 88 | 18 | 2 | 4-18 | |
| 50 | 232 | 270/310 | 125/142 | 93 | 142/158 | 165 | 125 | 102 | 18 | 2 | 4-18 | |
| 65 | 290 | 310/400 | 142/160 | 121 | 158/178 | 185 | 145 | 122 | 18 | 2 | 8-18 | |
| 80 | 310 | 310/400 | 142/160 | 153 | 158/178 | 200 | 160 | 138 | 20 | 2 | 8-18 | |
| 100 | 350 | 400/465 | 160/178 | 171 | 178/200 | 220 | 180 | 158 | 20 | 2 | 8-18 | |
【友情提示】上海沃電自動化儀表有限公司專業生產銷售各類電動蝶閥、電動球閥、電動閘閥等電動閥門、電動執行器、電液動執行器、電液動閥門、氣動閥門，上海沃電秉承“誠信為本，客戶至上”的企業宗旨，專業為您提供規格型號齊全、質量穩定、價格合理的氣動三通球閥產品，歡迎前來咨詢報價。
