【產品概述】

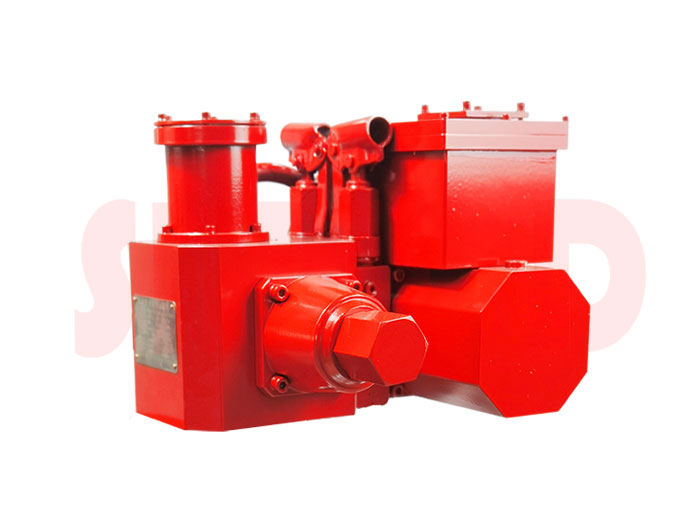

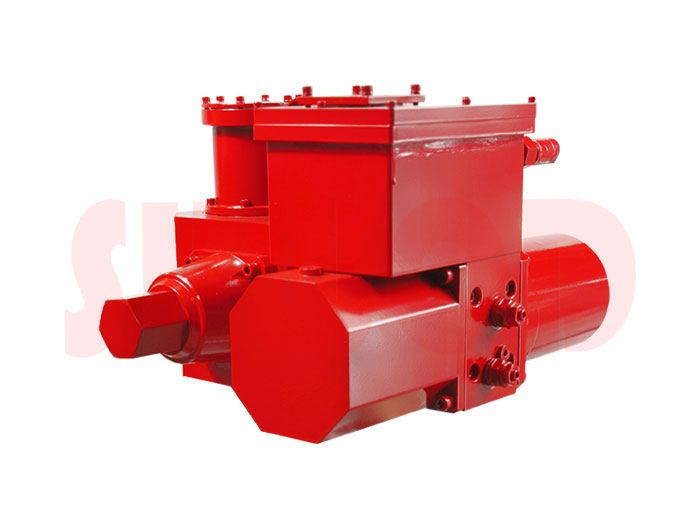

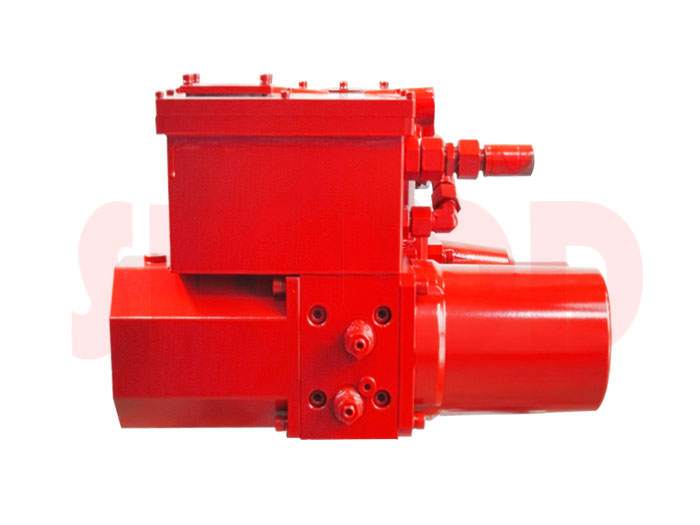

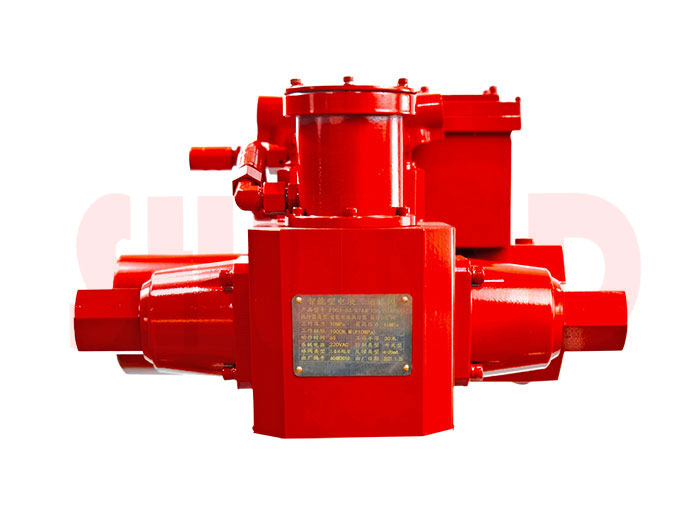

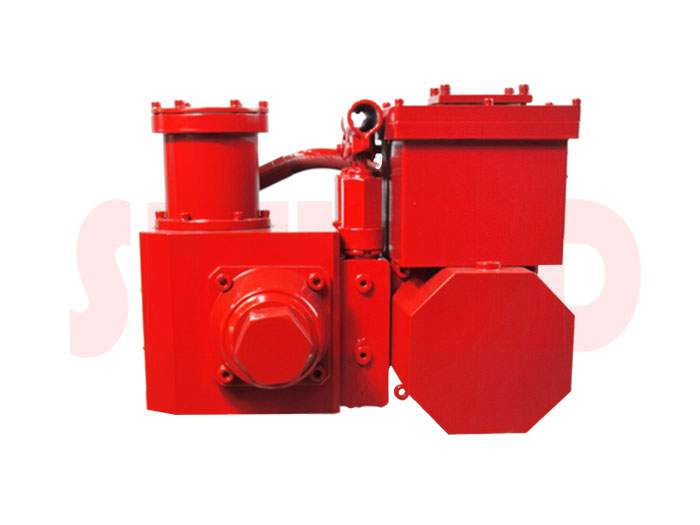

       深海電液執行器具有行程大、推力或力矩大、智能化程度高、響應時間快、靈敏度高、機構緊湊、防火等特點。帶智能模塊，能實現自動回轉功能，自帶超負荷安全保護，可在現場/遠程進行閥門開、關操作，可選擇調節型以及開關型控制模式，現場帶電液閥門開度顯示以及全開全關位置指示，故障報警指示等功能。本系列執行機構為90度角行程類型，雙作用齒條油缸推動齒輪擺動。

       ●電機：三相交流電機，帶溫度過熱保護，750W，2800rpm；

       ●油路塊：采用航空鋁合金6061材質加工，黑色硬質陽極氧化表面處理，表面硬度高且耐腐蝕；

       ●油泵：雙向齒輪泵，排量0.8cc/rev，上限壓力16MPa，上限轉速4000rpm，集成雙向的補油單向閥；

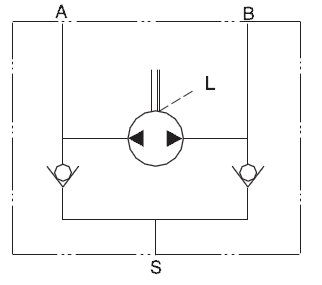

圖1 雙向齒輪泵液壓原理圖


       ●溢流閥：調定系統壓力，出廠時已設定，具體根據現場閥門情況調整，可避免開啟/關閉力過大損壞閥門；

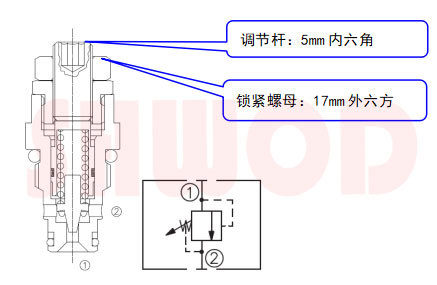

圖2 開閥/關閥壓力調節溢流閥


       調節時，先松開鎖緊螺母，用5mm內六角扳手轉動調節桿，順時針旋入，壓力升高，每轉壓力升高約3MPa；逆時針旋出，壓力降低，每轉壓力降低約3MPa；

       注：執行機構已調定為行程限制模式，到開啟/關閉上限行程后電機停止轉動，正常情況下溢流閥不會開啟溢流；若發現閥門開啟/關閉時（未到達極限位置），在中間位置無法正常開啟/關閉，則按照上面說明調高溢流閥壓力，閥門即可實現開啟/關閉；

       ●手動泵及手動閥：手動泵10cc/行程，緊急情況下，可以通過手動泵，來推動執行機構動作。通過旋轉手動閥，切換油路方向，實現閥門手動開啟/關閉。

【雙作用齒輪齒條執行機構】

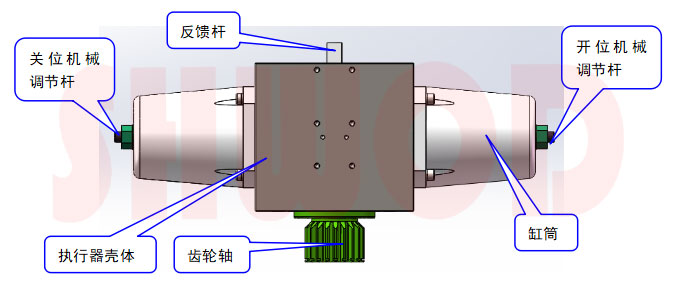

圖3 雙作用齒輪齒條執行機構


       齒輪齒條執行機構缸筒兩側設置有機械限位調節桿，用于防止誤動作導致執行機構開啟/關閉閥門超越位置，防止閥門卡死。其中，面對執行機構時，右側為關閥門限位調節螺釘，左側為開閥門限位調節螺釘；


       注：左右兩側機械限位調節螺釘，在出廠時已調定好，不建議用戶調節(調節不當可能會引起漏油風險)；若發現開閥和關閥不到位調節時，先用內六角扳手固定調節桿，用扳手?jǐn)Q松密封螺母，然后旋轉調節桿。旋轉完成后，保持調節桿位置不變，擰緊密封螺母。


【電氣控制系統】

       一、就地電氣控制系統

       二、接線圖

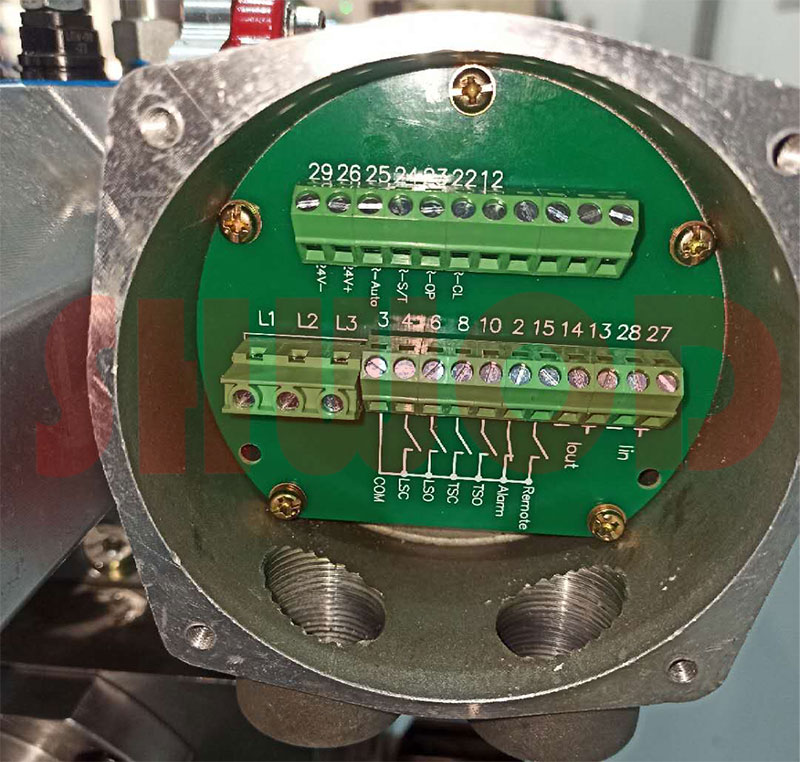

圖4 就地接線盒

表2 接線端子定義表

接線端子代號	接線方法	備注
L1，L2，L3	三相380V AC	不分相序，內部自動校正
2	常閉觸點，異常報警時斷開	系統報警信號： ●油位過低； ●電機過熱； 報警時顯示屏顯示FE
3	報警公共端
27,28	4-20mA比例控制信號
13,14	4-20mA比例反饋信號

注：使用時需要接地！可以通過接線盒蓋上的固定螺釘進行接地。

       三、電氣操作

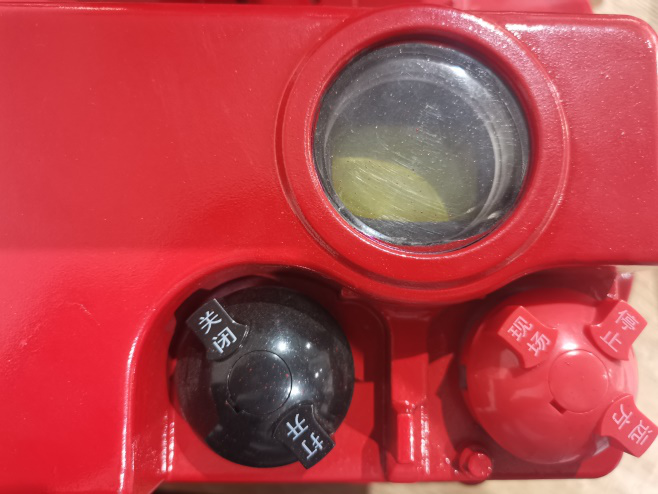

圖5 就地電氣控制盒
