簡單介紹電動截止閥型號的編制表示方法
來源：上海沃電閥門科技有限公司???作者：電動蝶閥球閥執行器廠家???發布時間：2021-05-12 點擊量：971

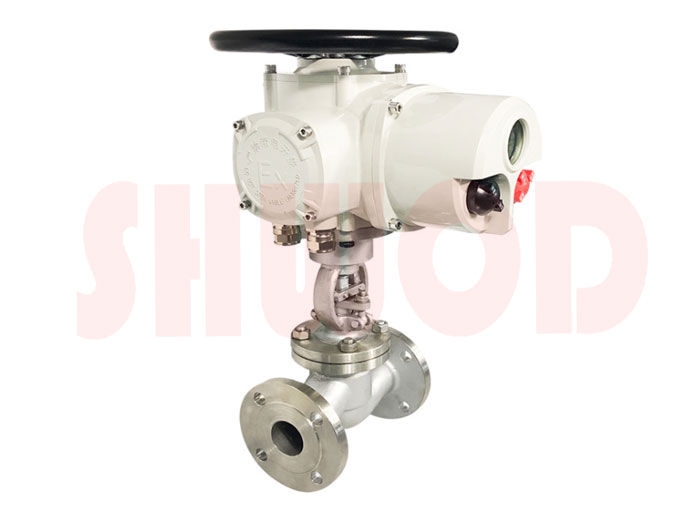

電動截止閥作為截?cái)囝愰y門中，使用廣泛也是重要的電動閥門之一，不僅可適用于中低壓管道，也能適用于高壓場所，并且比較耐用，依靠電動推力來控制介質的流通。但由于電動截止閥的種類較多，且結構形式多變，上海沃電認為用戶在選擇電動截止閥時，應當熟悉其型號編制的表示方法，以免出現選錯型，換貨退貨等問題！
電動截止閥型號編制方法：
1、類別代號：J表示截止閥；
2、傳動方式：手動無代號、5傘齒輪、6氣動、9電動；
3、連接方式：4法蘭連接、6焊接；
4、結構形式：1直通式、2 Z型直通、3三通、4角式、5 Y型直流式、6平衡直通式、7平衡角式、8針型；
5、密封材質：F氟橡膠、H不銹鋼、N尼龍塑料、Y硬質合金、M蒙乃爾合金、W閥體直接加工；
6、公稱壓力：16表示壓力1.6mpa就是十六公斤的意思，PN1.6-32mpa、IN150LB-1500LB、5-63K；
7、閥體材料：A鈦合金、C碳鋼、I鉻鉬鋼、P不銹鋼304、R不銹鋼316。
電動截止閥型號編制舉例說明：
J941F46-16C
1、J：表示截止閥；
2、9：表示傳動方式為電動；
3、4：連接方式為法蘭連接；
4、1：結構形式為直通流道；
5、F：密封副材料為氟橡膠；
6、16：表示公稱壓力為1.6MPa；
7、C：表示閥體材料為碳鋼。
電動截止閥型號編制說明由截止閥類型，驅動方式，連接方式，結構形式，密封材料，公稱壓力，閥體材料等代號來表示，主要是針對現有的電動截止閥產品做型號說明，如定做的截止閥產品在材質、結構發生變化時，請根據電動閥門編制方法中進行選型。
